Слънчеви бойлери SN – с една серпентина.


от 516,00 лв.

Подов монтаж. За директно / индиректно подгряване и възможност за подвързване към соларна или отоплителна система. Опционално може да се добави и ел. нагревател.

Предимства

Енергийна ефективност
Естетична PVC обшивка
Лесен монтаж
Ревизионен отвор
Оборудване с електрически комплект с мощност по избор

Предимства:

  • Високоефективна топлоизолация и външна PVC обшивка в цвят RAL 9006.
  • Мултипозиционно монтиране на температурен датчик.
  • Комплексна антикорозионна защита реализирана чрез титаниев емайл и аноден протектор.
  • Всички изводи са с вътрешни резби.
  • Лесен монтаж.
  • Ревизионен отвор.
  • Налични модификации с вертикална или хоризонтална ориентация.
  • Топлообменна серпентина осигурява възможност за използване на независими топлинни източници.
  • Оборудване с електрически комплект с мощност по избор 3kW; 4.5kW; 6kW и 7.5kW.
  • Всеки бойлер се поръчва с SK комплект.

Налични в изпълнения, литри:

  • Вертикални модели:
    150, 200, 300, 400, 500, 750, 1000, 1500, 2000.
  • Хоризонтални модели:
    200, 300, 500, 1000, 1500.

Енергийна ефективност

  • Директива 2010/30/EU, регламент 812/2013:
  • Клас С за вместимост от 150 до 500 литра;
  • Клас Е за вместимост от 750 до 1000 литра.

Елементи:

1 – Естетична PVC обшивка в цвят RAL 9006
2 – Високоефективна топлоизолация
3 – Термометър
4 – Аноден протектор (DIN 4753-6)
5 – Електрически нагревател
6 – Водосъдържател, изработен от нисковъглеродна стомана
7 – Титаниев емайл (DIN 4753-3)
8 – Ревизионен отвор с фланец
9 – Термостат с вградена термична защита
10 – Предпазен клапан, 8 bar
11 – Долна серпентина

Технически характеристики

Вертикални модели

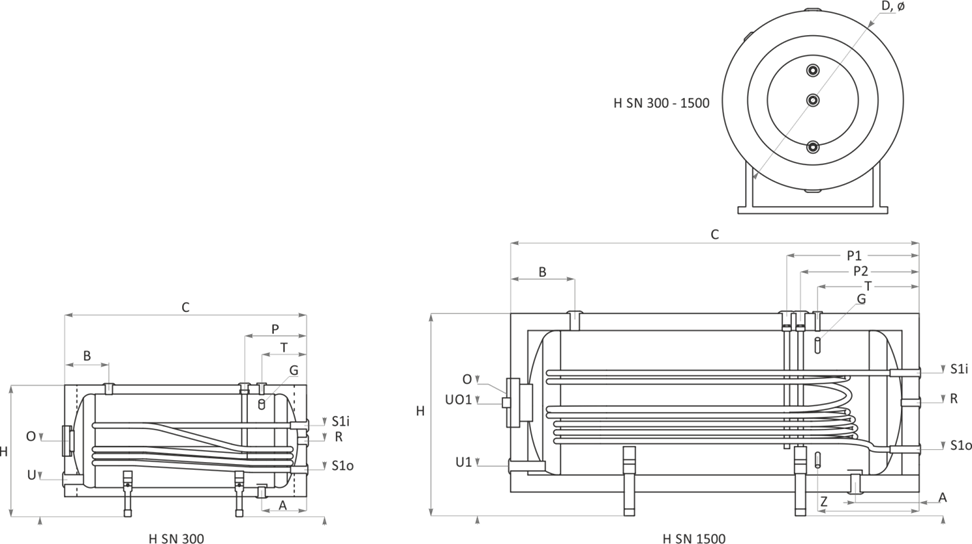

Хоризонтални модели:
SN 150 SN 200 SN 300 SN 400 SN 500
Вместимост L 150 200 300 400 500
Височина H /Монтажна височина mm 1080/1210 1350/1460 1420/1580 1470/1670 1720/1890
Диаметър D mm ø 560 ø 560 ø 660 ø 750 ø 750
Изолация 50 mm твърд PU
Раб. налягане / макс. температура bar/°C 10/95 10/95 10/95 10/95 10/95
Налягане на изпитване на бойлера bar 15 15 15 15 15
Топлообменна повърхност сепр.S1 m2 0.74 0.9 1.2 1.5 1.8
Вместимост на серпентината S1 L 4.56 5.55 7.40 9.25 11.10
Продължителна мощност по
DIN 4708; 80/60/45 °C
kW
m3 /h
25
0.61
29
0.71
53
1.30
62
1.52
72
1.77
NL – мощностен коеф. при 60°C 2.5 4.5 11 13 18
Загуба на налягане Δp mbar 65 75 120 180 210
Раб. налягане /макс. Темп. S1 bar/°C 16/110 16/110 16/110 16/110 16/110
Налягане на изпитване на серп. bar 25 25 25 25 25
Ел. нагревател (опц. мощност) kW 3÷6 3÷6 3÷6 2x7,5 3x7,5
Тегло kg 59 73 104 145 167
Изход серпентина L, mm G1″/202 G1″/202 G1″/215 G1″/270 G1″/270
Вход студена вода A, mm G1″/202 G1″/202 G1″/215 G1¼”/270 G1½”/270
Гнездо за терморегулатор G, mm G½”/822 G½”/892 G½”/1897 G½”/950 G½”/1168
Рециркулация R, mm G¾”/450 G¾”/500 G¾”/663 G1″/673 G1″/831
Вход серпентина K, mm G1″/592 G1″/692 G1″/805 G1″/850 G1″/960
Изход гореща вода Е, mm G1″/868 G1″/1340 G1″/1165 G1¼”/1204 G1½”/1453
Обезвъздушаване F, mm G1″/1070 G1″/1340 G1″/1410 G1″/1460 G1″/1710
Ревизионен отвор / фланец O, ø
mm
110/180
309
110/180
309
110/180
320
110/180
450
110/180
450
Източване Y, mm G1″/20 G1″/20 G1″/20 G1″/20 G1″/20
Термометър T, mm G½”/868 G½”/1138 G½”/1170 G½”/1204 G½”/1453
Аноден протектор P, mm G1¼”/1070 G1¼”/1340 G1¼”/1410 G1¼”/1079 G1¼”/1340
Муфа за Ел.нагревател*: на мантела U, mm G1½”/780 G1½”/850 G1½”/950 G1½”/900 G1½”/1130
на капака на ревизионния отвор UO, mm 1x
G1½”/309
1x
G1½”/309
1x
G1½”/320
1x
G1½”/450
1x G1½”/450
Гнездо за допълнителен датчик Z, mm G½”/422 G½”/392 G½”/407 G½”/450 G½”/568
SN 750 SN 1000 SN 1500 SN 2000
Вместимост L 750 1000 1500 2000
Височина H /Монтажна височина mm 2010/2030 2060/2080 2310/2370 2310/2370
Диаметър D mm ø 950 ø 1050 ø 1050 ø 1350
Изолация 100 mm мек PU, демонтируема обшивка
Работно налягане / макс. температура bar/°C 10/95 10/95 10/95 10/95
Налягане на изпитване на бойлера bar 15 15 15 15
Топлообменна повърхност S1 m2 2.1 2.7 3 4,1
Вместимост на серпентината S1 L 12.95 16.65 18.50 25.28
Продължителна мощност по
DIN 4708; 80/60/45 °C
kW
m3 /h
80
1.97
105
2.58
131
3.22
180
4.42
NL – мощностен коеф. при 60°C 32 42 64 80
Загуба на налягане Δp mbar 210 260 310 420
Раб. налягане / макс. темп. на серп. S1 bar/°C 16/110 16/110 16/110 16/110
Налягане на изпитване на серп. bar 25 25 25 25
Ел. нагревател (опционална мощност) kW 3÷7,5 2x7,5 3x7,5 4x7,5
Тегло kg 242 286 329 750
Изход серпентина L, mm G1″/300 G1″/320 G1″/320 G1″/385
Вход студена вода A, mm G1½”/300 G1½”/320 2 x G1½”/320 2 x G1½”/385
Гнездо за терморегулатор G, mm G½”/1435 G½”/1487 G½”/1487 G½”/1685
Рециркулация R, mm G1″/1405 G1″/1487 G1″/1487 G1″/1635
Вход серпентина K, mm G1″/970 G1″/1080 G1″/1170 G1″/1265
Изход гореща вода Е, mm G1½”/1630 G1½”/1700 2 x G1½”/1975 2 x G1½”/1885
Обезвъздушаване F, mm G1″/1950 G1″/2020 G1″/2320 G1″/2311
Ревизионен отвор / фланец O, ø
mm
200/280
450
200/280
460
200/280
460
400/560
484
Източване Y, mm G1″/20 G1″/40 G1″/40 G1″/30
Термометър T, mm G½”/1630 G½”/1700 G½”/1975 G½”/1835
Аноден протектор P, mm G1¼”/1435 G1¼”/1570 G1¼”/1570, 1650 G1¼”/1625; 1705
Муфа за Ел.нагревател*: на мантела U, mm G1½”/1040 2x G1½”/1155 2x G1½”/1210 2x G1½”/1340
на капака на ревизионния отвор UO, mm 1x
G1½”/450
2x
G1½”/460
3x
G1½”/460
3x
G1½”/484
Гнездо за допълнителен датчик Z, mm G½”/535 G½”/520 G½”/520 G½”/745

Цени и модели

Код Наименование Продажна мярка Продажна цена с ДДС
09030106202001 SNS SN 150 бр. 540.00 лв.
09030106202002 SNS SN 200 бр. 630.00 лв.
09030106202004 SNS SN 300 бр. 1,060.00 лв.
09030106202005 SNS SN 400 бр. 1,240.00 лв.
09030106202006 SNS SN 500 бр. 1,460.00 лв.
09030106202007 SNS SN 750 бр. 2,280.00 лв.
09030106202008 SNS SN 1000 бр. 2,430.00 лв.
09030106202009 SNS SN 1500 бр. 4,200.00 лв.
01035106202002 EU1 HSN 200 ЕМАЙЛ бр. 805.00 лв.
01035106202004 EU1 HSN 300 ЕМАЙЛ бр. 1,355.00 лв.
01035106202006 EU1 HSN 500 ЕМАЙЛ бр. 1,725.00 лв.
01035106202008 EU1 HSN 1000 ЕМАЙЛ бр. 3,974.00 лв.
01035106202009 EU1 HSN 1500 ЕМАЙЛ бр. 5,325.00 лв.
Код Наименование Продажна мярка Продажна цена с ДДС
00170006000005 КОМПЛЕКТ SK V ЕМАЙЛ бр 35 лв.
00170006000008 КОМПЛЕКТ SK VIII ЕМАЙЛ бр 35 лв.
00170006000010 КОМПЛЕКТ SK X ЕМАЙЛ бр 83 лв.
