Буферен съд SPBM R с една серпентина


За акумулиране на топлината, генерирана от котела.
Препоръчителен е за отоплителната инсталация.

Осигурява оптимален режим на работа на котела, като му позволява да работи на номинална мощност, дори когато инсталацията няма нужда от цялата произведена от котела топлина. Топлината се съхранява и акумулира в буферния съд и може да се използва дори когато котела изстине.

Конструкцията позволява слоесто разпределение на топлината чрез интегрирани разделителна плоча и разпределителна планка на изводите.

Предимства

Енергийна ефективност

Естетична PVC обшивка

Лесен монтаж

Топлообменна серпентина

Оборудване с електрически комплект с мощност по избор

Предимства:

  • Опционална демонтируема изолация с дебелина 100mm.
  • Вид изолация, налична за всички модели: мек PU, флийс.
  • Вид изолация, налична за модели Н*: твърд PU.
  • Разделителна плоча и разпределителна плоча на изводите.
  • Мултипозиционно монтиране на температурен датчик.
  • Грундирана външна повърхност.
  • Всички изводи са с вътрешни резби.
  • Връзките вход/изход са разположени под ъгъл 90 градуса, което го прави удобен за инсталация. Възможен монтаж в ъгъла на котелното помещение.
  • Топлообменна серпентина.
  • Лесен монтаж.
  • Опционално оборудване с електрически комплект с мощност по избор 3kW; 4.5kW; 6kW и 7.5kW.

Налични в изпълнения, L:

  • 300, 500, 800, 1000, 1500, 2000

Енергийна ефективност

  • Директива 2010/30/EU, регламент 812/2013:
  • Клас D / E, в зависимост от типа изолация, за вместимост от 300 до 1000 литра;

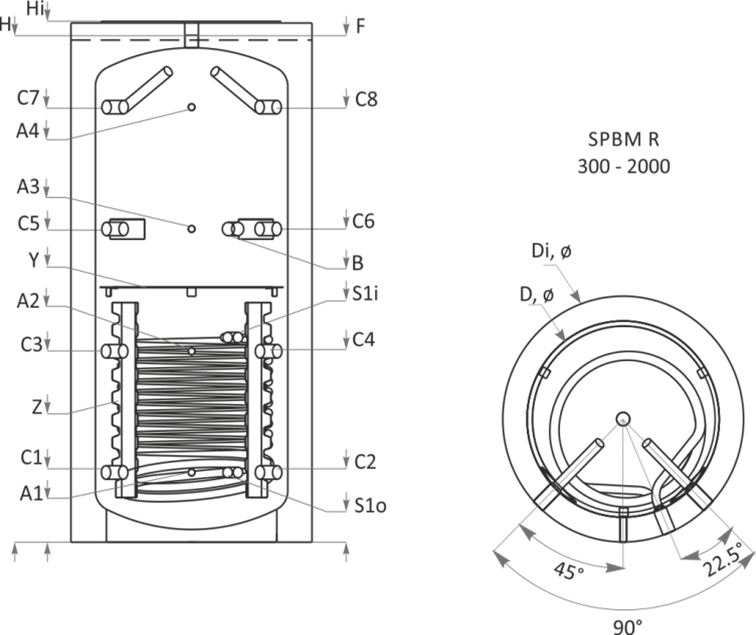

Елементи:

1 – Eстетична PVC обшивка в цвят RAL 9006
2 – Грундирана външна повърхност на водосъдържателя
3 – Демонтируема топлоизолация
4 – Водосъдържател от нисковъглеродна стомана
5 – Разделителна плоча
6 – Разпределителна планка на изводите
7 – Серпентина

Технически характеристики



SPBM R 300 SPBM R 500 SPBM R / H* 800
Вместимост L 300 500 800
Диаметър D ø без /с изолация ø1 mm 550/750 650/850 790/990
Височина h без /с изолация hi mm 1 410/1460 1700/1750 1838/1888
Монтажна височина mm 1431 1727 1877
Долна серпентина S1
Топлообменна площ
Вместимост
m2
L
0.9
5.6
1.6
9.8
2.3
14
Раб.налягане / макс.темп. на серп.. bar/°C 16/110 16/110 16/110
Раб.налягане / макс.темп. на буфера bar/°C 3/95 3/95 3/95
Мощност на котела за
присъединяване към буфера
kW 6-10 10-17 15-27
Тегло Буферен съд / Обшивка Kg 80/9.5 113/12.3 153 /16.4
Изход топлоносител котел A,mm /G1½“ 240 239 290
Изход топлоносител котел B,mm /G1½” 240 239 290
Гнездо за датчик C,mm / G½” 240 239 290
Изход долна серпентина S1 D,mm / G1″ 240 239 290
Топлоносител котел E,mm /G1½” 550 643 710
Гнездо за датчик F,mm / G½” 550 643 710
Теплоноситель котла G.mm / G1½” 550 643 710
Вход долна серпентина S1 H,mm / G1″ 640 689 785
Топлоносител котел I.mm / G1½” 860 997 1090
Топлоносител котел J.mm / G1½” 860 997 1090
Гнездо за датчик K,mm / G½” 860 997 1090
Теплоносител / Ел. нагревател L.mm / G1½” 860 997 1090
Вход топлоносител котел O,mm / G1½” 1170 1451 1750
Вход топлоносител котел P,mm / G1½” 1170 1451 1750
Гнездо за датчик Q,mm / G½” 1170 1451 1750
Обезвъздушаване S,mm / G1½” 1410 1700 2039
Разделителна плоча Z да да да
Разпределителна планка на изводите Y да да да
SPBMR / H* 1000 SPBM R 1500 SPBM R 2000
Вместимост L 1000 1500 2000
Диаметър D ø без /с изолация ø1 mm 790/990 1000/1200 1200/1400
Височина h без /с изолация hi mm 2039/2089 2140/2290 2131/2181
Монтажна височина mm 2073 2192 2220
Долна серпентина S1
Топлообменна площ
Вместимост
m2
L
2.48
15.2
3.4
20.65
4.9
30
Раб.налягане / макс.темп. на серп.. bar/°C 16/110 16/110 16/110
Раб.налягане / макс.темп. на буфера bar/°C 3/95 3/95 3/95
Мощност на котела за
присъединяване към буфера
kW 18-33 27-50 36-67
Тегло Буферен съд / Обшивка Kg 173 /18 270 /23.2 347 /26.5
Изход топлоносител котел A,mm /G1½“ 290 339 388
Изход топлоносител котел B,mm /G1½” 290 339 388
Гнездо за датчик C,mm / G½” 290 339 388
Изход долна серпентина S1 D,mm / G1″ 290 339 388
Топлоносител котел E,mm /G1½” 775 833 848
Гнездо за датчик F,mm / G½” 775 833 848
Теплоноситель котла G.mm / G1½” 775 833 848
Вход долна серпентина S1 H,mm / G1″ 830 939 1158
Топлоносител котел I.mm / G1½” 1260 1327 1308
Топлоносител котел J.mm / G1½” 1260 1327 1308
Гнездо за датчик K,mm / G½” 1260 1327 1308
Теплоносител / Ел. нагревател L.mm / G1½” 1260 1327 1308
Вход топлоносител котел O,mm / G1½” 1750 1821 1768
Вход топлоносител котел P,mm / G1½” 1750 1821 1768
Гнездо за датчик Q,mm / G½” 1750 1821 1768
Обезвъздушаване S,mm / G1½” 2039 2140 2131
Разделителна плоча Z да да да
Разпределителна планка на изводите Y да да да
