BOJLERY S MONTÁŽ NA PODLAHU SE ZVÝŠENOU OBLASTI VÝMĚNY TEPLA SUNSYSTEM SN EXT

Montáž na podlahu. Přímý/nepřímý ohřev a možnost pro připojení na solární a topný systém. Volitelně může být přidán i elektrický ohřívač.

VÝHODY

Energetická účinnost

Estetický PVC obklad

Snadná montáž

Revizní otvor

Vybavení elektrickou sadou s volitelným výkonem

VÝHODY:

Vysoce účinna telepná izolace a vnější PVC obklad ve barvě RAL 9006.
Vícepolohová montáž teplotního snímače.
Komplexní ochrana proti korozi realizována titanovým smaltem a anodovým chraníčem.
Všechny svorky mají vnitřní závity.
Snadná montáž.
Revizní otvor otvor.
Modifikace k dispozici s vertikální nebo horizontální orientací.
Teplovyměnníkové trubkové hady zajišťují možnost využití nezávislých tepelných zdrojů.
Vybavení elektrickou sadou s volitelným výkonem 3kW; 4.5kW; 6kW и 7.5kW.
Každý bojler se objedná se SK sadou.

K DISPOZICI V PROVEDENÍCH, LITRE V PROVEDENÍCH, LITRE:

Vertikální modely:
120, 150, 200, 300, 400, 500, 750, 1000

ENERGETICKÁ ÚČINNOST

Směrnice 2010/30 / EU, nařízení 812/2013:
Třída C pro kapacitu 150 až 500 litrů.;
Třída E pro kapacitu 750 až 1000 litrů.

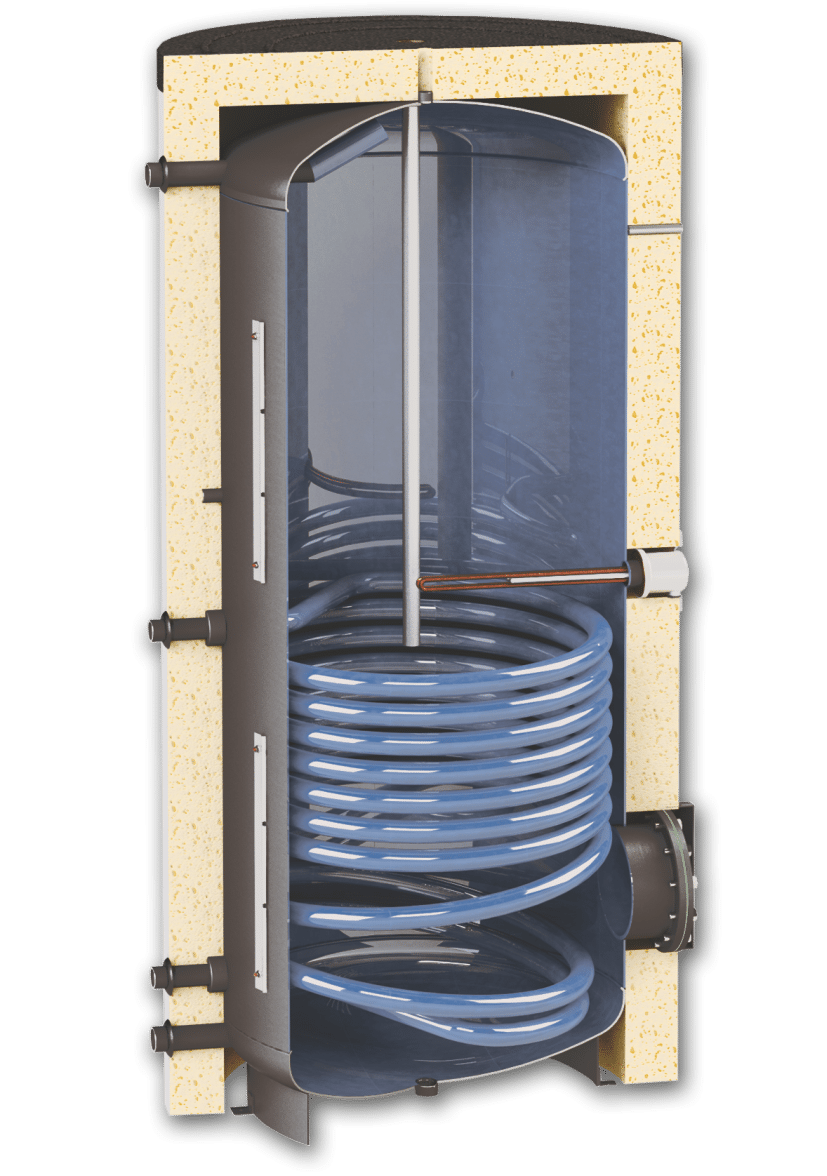

PRVKY:

1 – Estetický PVC obklad ve barvě RAL 9006
2 – Vysoce účinná tepelná izolace
3 – Teploměr
4 – Anodový chraníč (DIN 4753-6)
5 – Elektrický ohřívač.
6 – Nádrž na vodu výrobená z nízkouhlíkové oceli
7 – Titánový smalt (DIN 4753-3)
8 – Revizní otvor s přírubou
9 – Termostat s vestavěnou tepelnou ochranou
10 – Pojistný ventil, 8 bar
11 – Spodní trubkový had

TECHNICKÉ CHARAKTERISTIKY

Vertikální modely

Horizontální modely:

SN		SN 120	SN 150	SN 200	SN 300	SN 400
Kapacita	L	120	150	200	300	400
Výška H / Montážní výška	mm	864/1011	1022/1140	1082/1370	1645/1800	1725/1750
Průměr D	mm	ø 500/700	ø 500/700	ø 500/700	ø 550/750	ø 600/800
Izolace		50 mm tuhý PU
Provozní tlak / maximální teplota	bar/°C	10/95	10/95	10/95	10/95	10/95
Zkušební tlak bojleru	bar	15	15	15	15	15
Plocha pro výměnu tepla сепр.S1	m2	0.7	1	1.4	1,4	2,1
Kapacita trubkového hadu S1	L	4.56	5.55	8,8	9.25	42654
Prodloužený výkon podle DIN 4708; 80/60/45 °C	kW m3 /h	25 0.61	29 0.71	53 1.30	62 1.52	72 1.77
NL – výkonový faktor při 60°C		42492	42494	11	13	18
Tlaková ztráta Δp	mbar	65	75	120	180	210
Provozní tlak / maximální teplotaS1	bar/°C	16/110	16/110	16/110	16/110	16/110
Zkušební tlak trubkového hadu.	bar	25	25	25	25	25
Еlektrického ohřívače (opce)	kW	3÷6	3÷6	3÷6	2×7,5	3×7,5
Hmotnost	kg	59	73	104	145	167
Výstup Trubkový had	L, mm	G1″/202	G1″/202	G1″/215	G1″/270	G1″/270
Přívod studené vody	A, mm	G1″/202	G1″/202	G1″/215	G1¼“/270	G1½“/270
Zásuvka pro Termoregulátor	G, mm	G½“/822	G½“/892	G½“/1897	G½“/950	G½“/1168
Recirkulace	R, mm	G¾“/450	G¾“/500	G¾“/663	G1″/673	G1″/831
Vstup Trubkový had	K, mm	G1″/592	G1″/692	G1″/805	G1″/850	G1″/960
Výstup teplé vody	Е, mm	G1″/868	G1″/1340	G1″/1165	G1¼“/1204	G1½“/1453
Odvzdušnění	F, mm	G1″/1070	G1″/1340	G1″/1410	G1″/1460	G1″/1710
Průlezový otvor / Příruba	O, ø mm	110/180 309	110/180 309	110/180 320	110/180 450	110/180 450
Vypouštění	Y, mm	G1″/20	G1″/20	G1″/20	G1″/20	G1″/20
Teplomer	T, mm	G½“/868	G½“/1138	G½“/1170	G½“/1204	G½“/1453
Anódová ochrana	P, mm	G1¼“/1070	G1¼“/1340	G1¼“/1410	G1¼“/1079	G1¼“/1340
Zásuvka pro elektrický ohřívač	U, mm	G1½“/780	G1½“/850	G1½“/950	G1½“/900	G1½“/1130
S pokrýt revizní otvor	UO, mm	1x G1½“/309	1x G1½“/309	1x G1½“/320	1x G1½“/450	1x G1½“/450
Zásuvka pro přídavný snímač	Z, mm	G½“/422	G½“/392	G½“/407	G½“/450	G½“/568

		SN EXT 500	SN EXT 750	SN EXT 1000
Kapacita	L	500	750	1000
Výška H / Montážní výška	mm	1835/1970	2082/1011	2010/1370
Průměr D	mm	ø 650/850	ø 750/950	ø 900/1100
Izolace		100 mm měkký PU, vyměnitelný obklad
Provozní tlak / maximální teplota	bar/°C	10/95	10/95	10/95
Zkušební tlak bojleru	bar	15	15	15
Plocha pro výměnu tepla S1	m2	42371	42553	3
Kapacita trubkového hadu S1	L	12.95	16.65	18.50
Prodloužený výkon podle DIN 4708; 80/60/45 °CProdloužený výkon podle DIN 4708; 80/60/45 °C	kW m3 /hkW m3 /h	80 1.9780 1.97	105 2.58105 2.58	131 3.22131 3.22
NL – výkonový faktor při 60°C		32	42	64
Tlaková ztráta Δp	mbar	210	260	310
Provozní tlak / maximální teplota trubkového hadu. S1	bar/°C	16/110	16/110	16/110
Zkušební tlak trubkového hadu.	bar	25	25	25
Еlektrického ohřívače (opce)	kW	3÷7,5	2×7,5	3×7,5
Hmotnost	kg	242	286	329
Výstup Trubkový had	L, mm	G1″/300	G1″/320	G1″/320
Přívod studené vody	A, mm	G1½“/300	G1½“/320	2 x G1½“/320
Zásuvka pro Termoregulátor	G, mm	G½“/1435	G½“/1487	G½“/1487
Recirkulace	R, mm	G1″/1405	G1″/1487	G1″/1487
Vstup Trubkový had	K, mm	G1″/970	G1″/1080	G1″/1170
Výstup teplé vody	Е, mm	G1½“/1630	G1½“/1700	2 x G1½“/1975
Odvzdušnění	F, mm	G1″/1950	G1″/2020	G1″/2320
Průlezový otvor / Příruba	O, ø mm	200/280 450	200/280 460	200/280 460
Vypouštění	Y, mm	G1″/20	G1″/40	G1″/40
Teplomer	T, mm	G½“/1630	G½“/1700	G½“/1975
Anódová ochrana	P, mm	G1¼“/1435	G1¼“/1570	G1¼“/1570, 1650
Zásuvka pro elektrický ohřívač	U, mm	G1½“/1040	2x G1½“/1155	2x G1½“/1210
S pokrýt revizní otvor	UO, mm	1x G1½“/450	2x G1½“/460	3x G1½“/460
Zásuvka pro přídavný snímač	Z, mm	G½“/535	G½“/520	G½“/520
